陶瓷3D打印

数造科技的陶瓷 3D 打印可打印氧化铝、氧化锆等工业陶瓷材料。最大特点是不限复杂结构的约束,让复杂内腔、镂空、点阵与随形流道一次成型。目前已为国内外众多如航空航天、军工、半导体、机器人、汽车、高校科研、医疗、化工能源及文创工艺礼品行业提供了产品和服务。

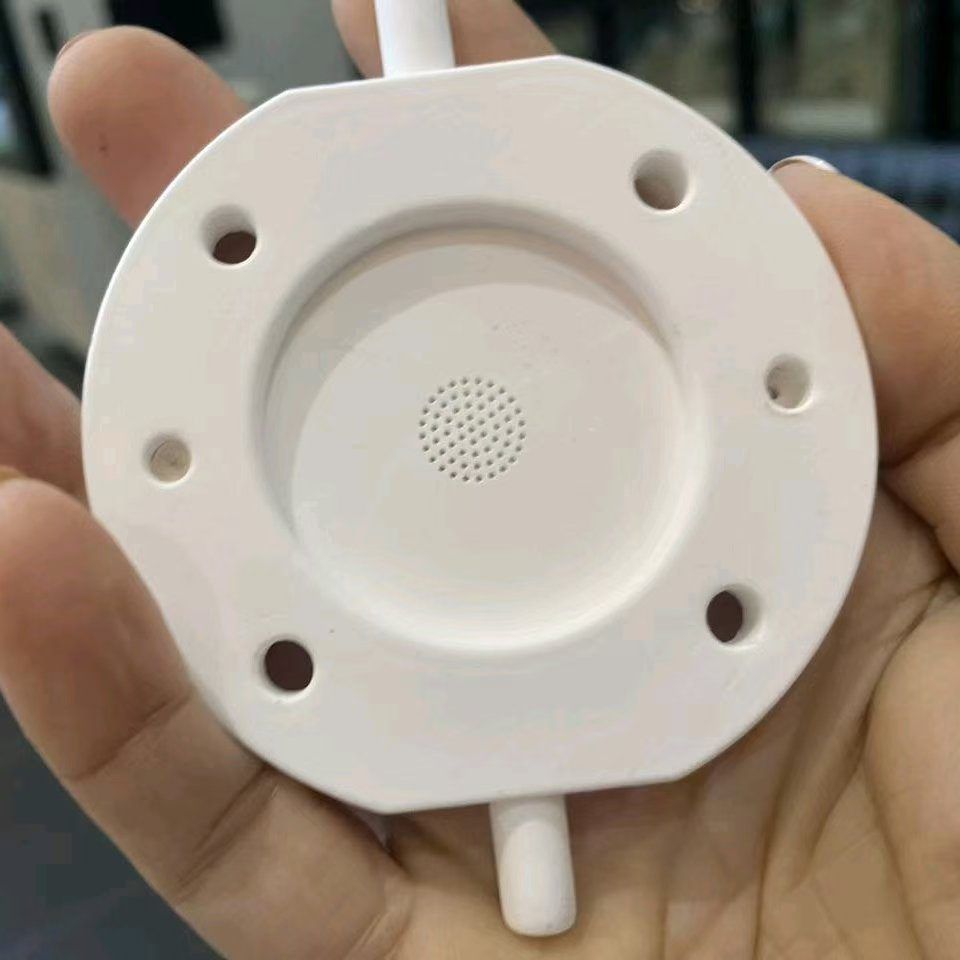

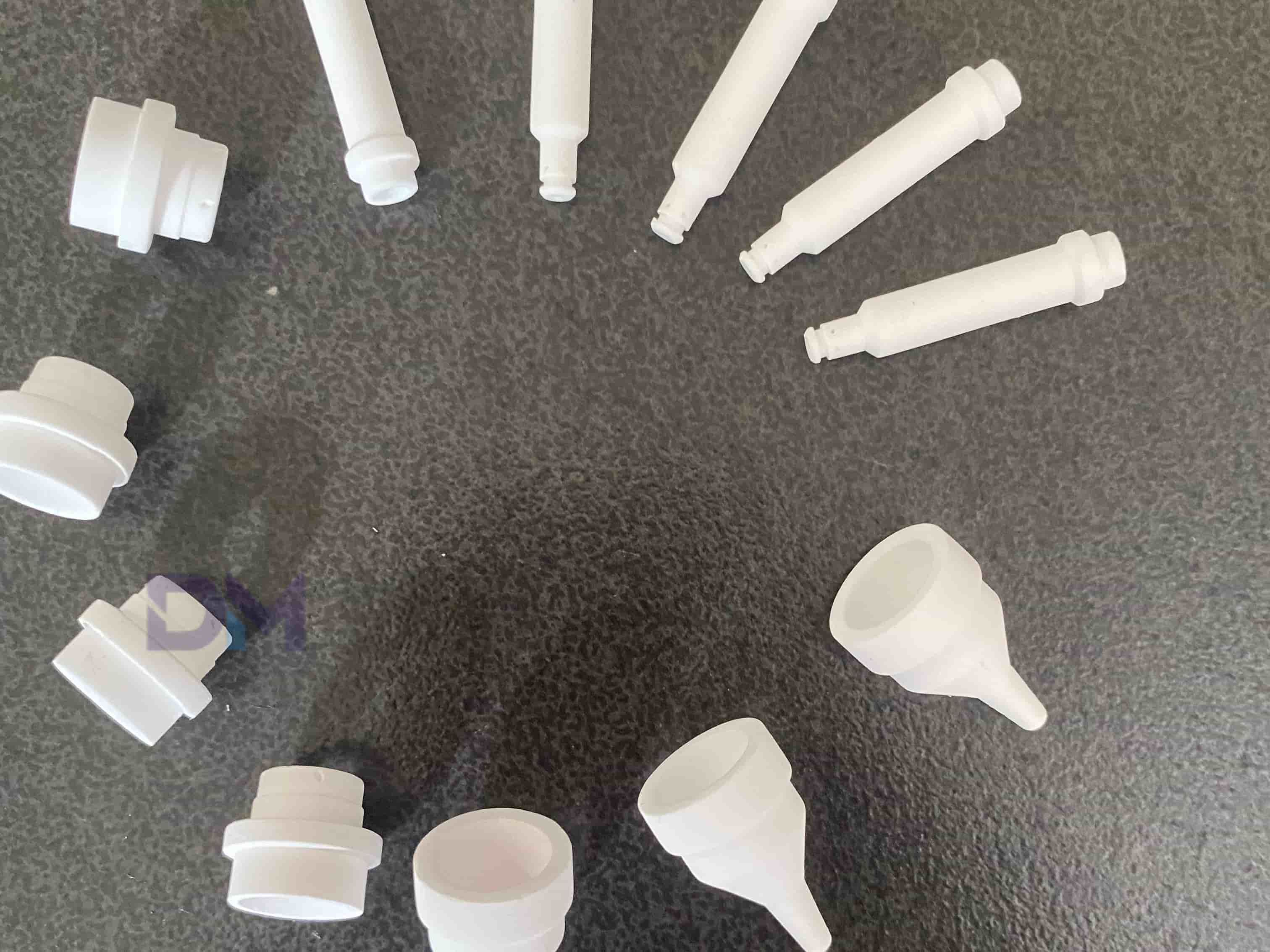

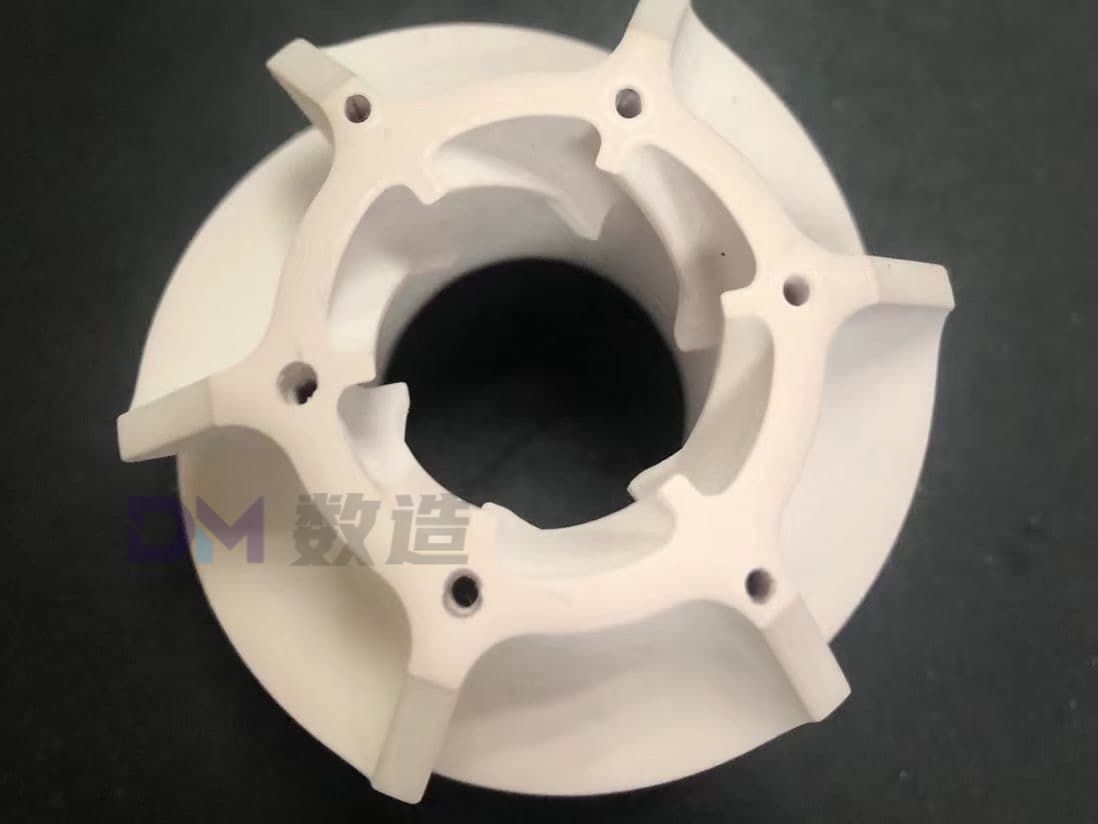

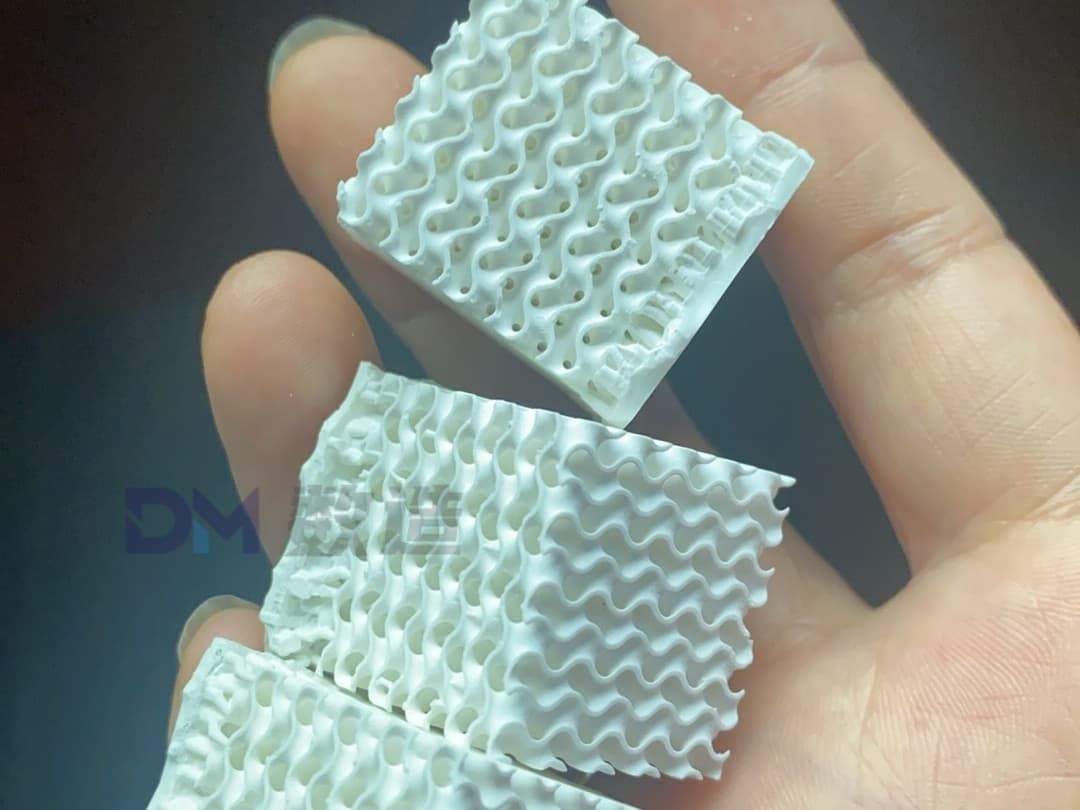

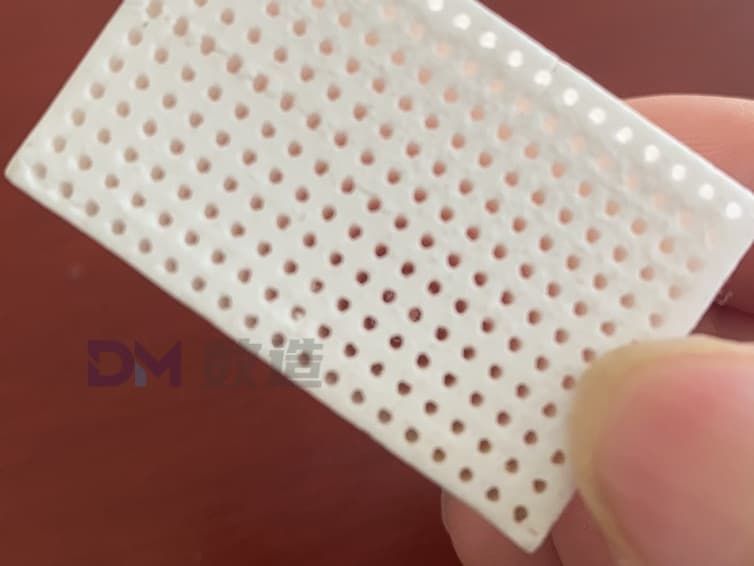

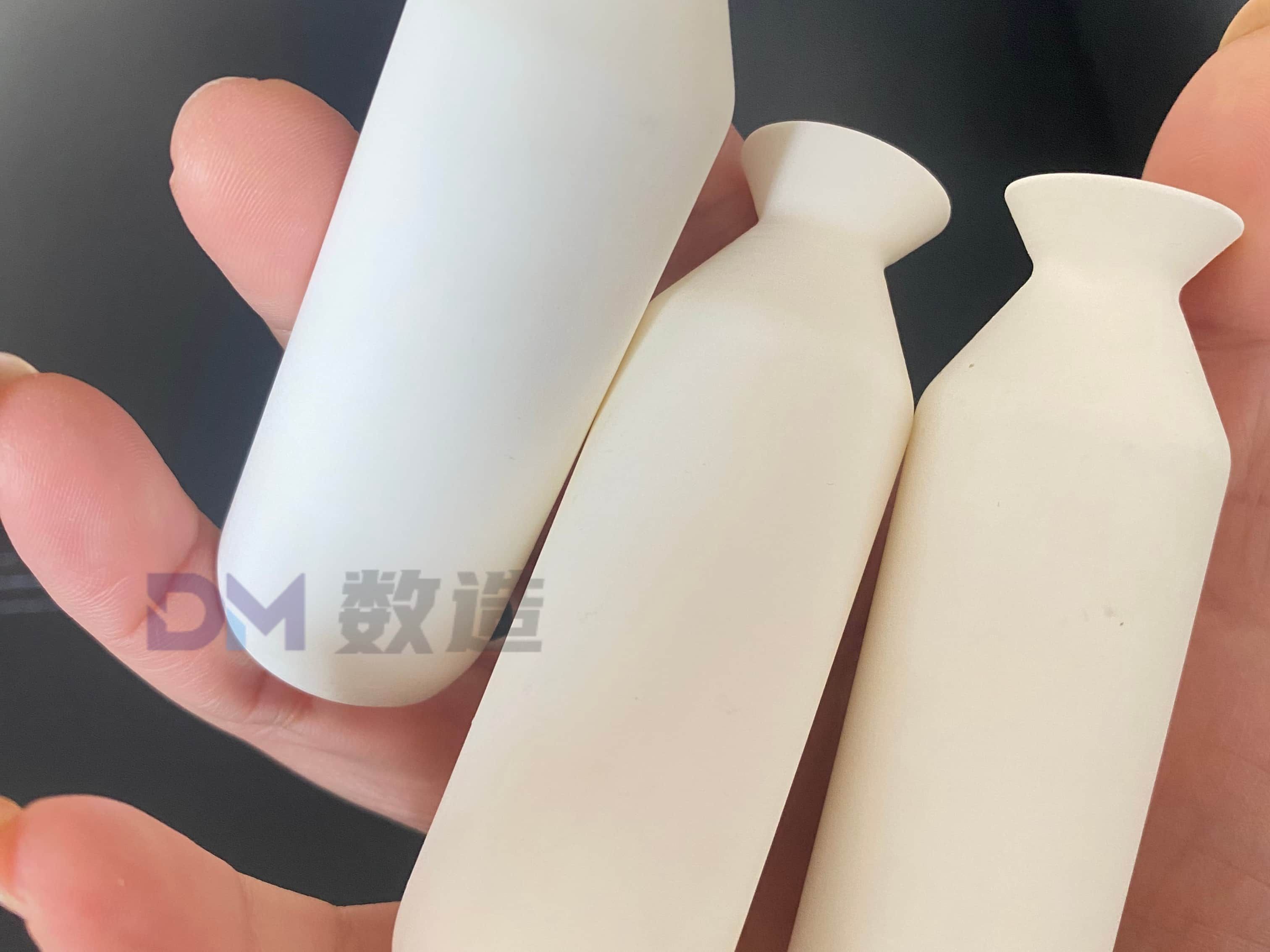

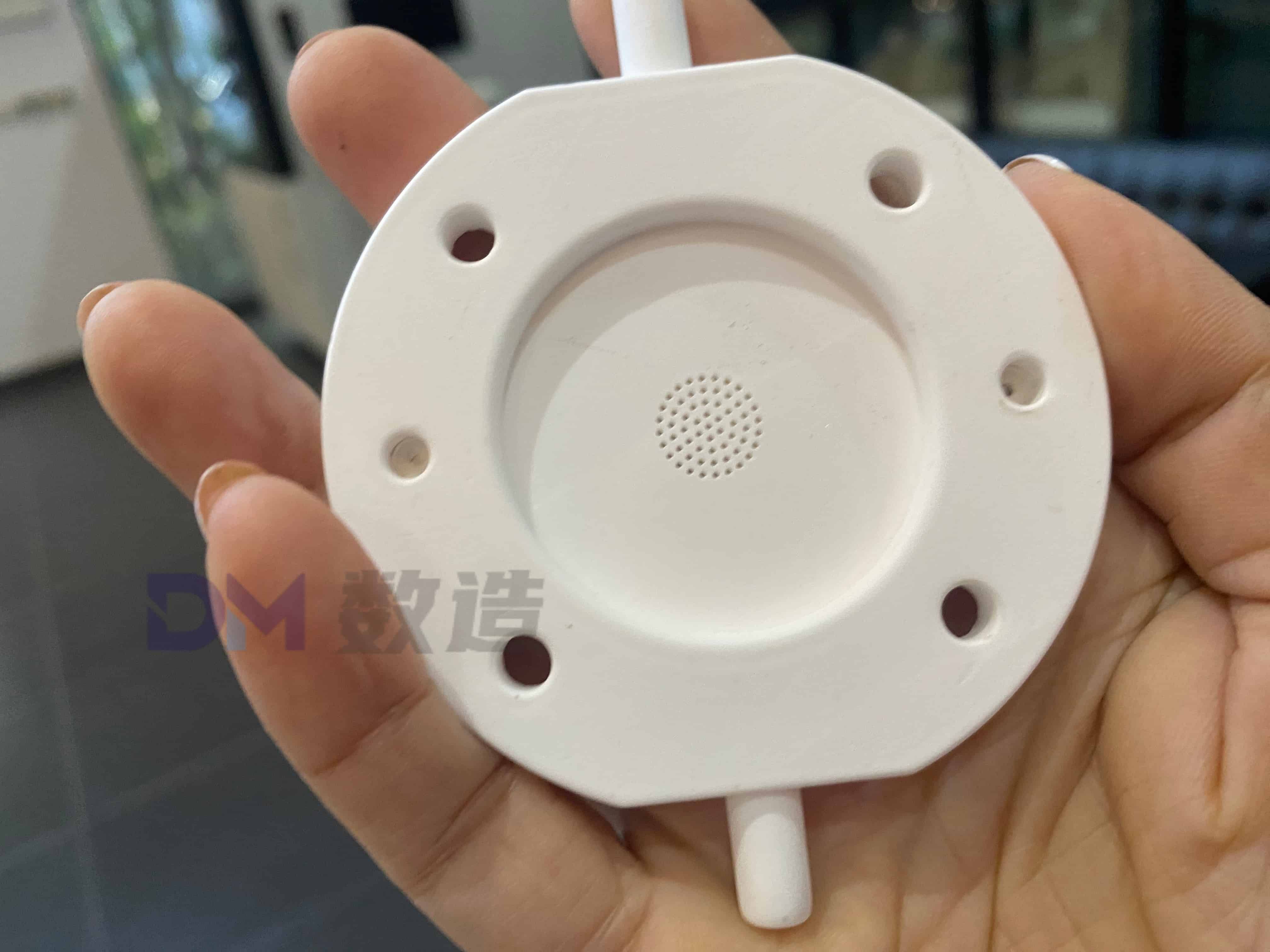

应用图片

应用场景 / 核心优势

航空航天

高温叶片、导流结构、隔热件、喷嘴等,利用氧化锆/碳化硅耐1650℃+与复杂内腔成型能力。典型需求:随形冷却流道、点阵减重结构。

电子半导体

高导热绝缘散热件(氧化铝/氮化铝)、精密陶瓷基板、半导体工艺夹具。典型需求:绝缘+导热+异形结构。

化工与能源

耐酸碱腐蚀的泵阀内件、密封环、反应器组件(碳化硅)。典型需求:极端化学环境下的长寿命零件。

医疗与齿科

氧化锆齿科修复体、手术器械、植入体原型。典型需求:生物相容+高强韧+个性化定制。

科学实验

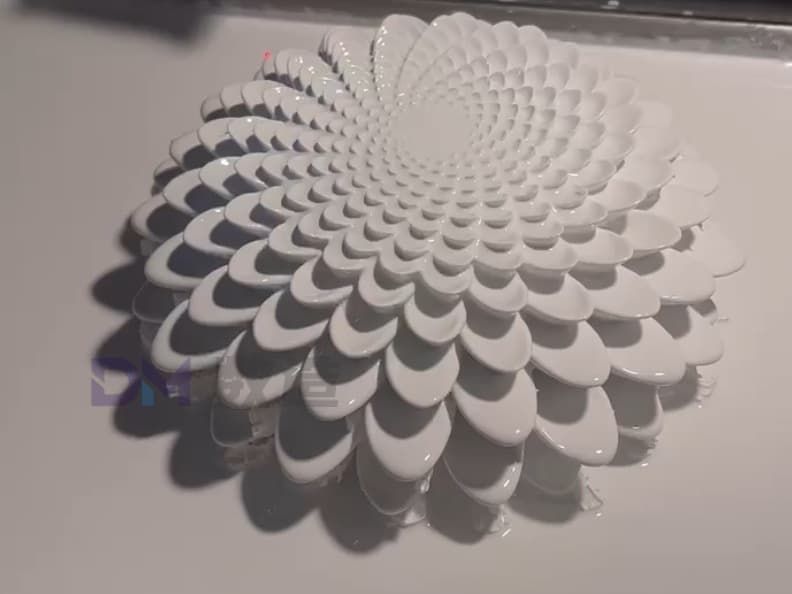

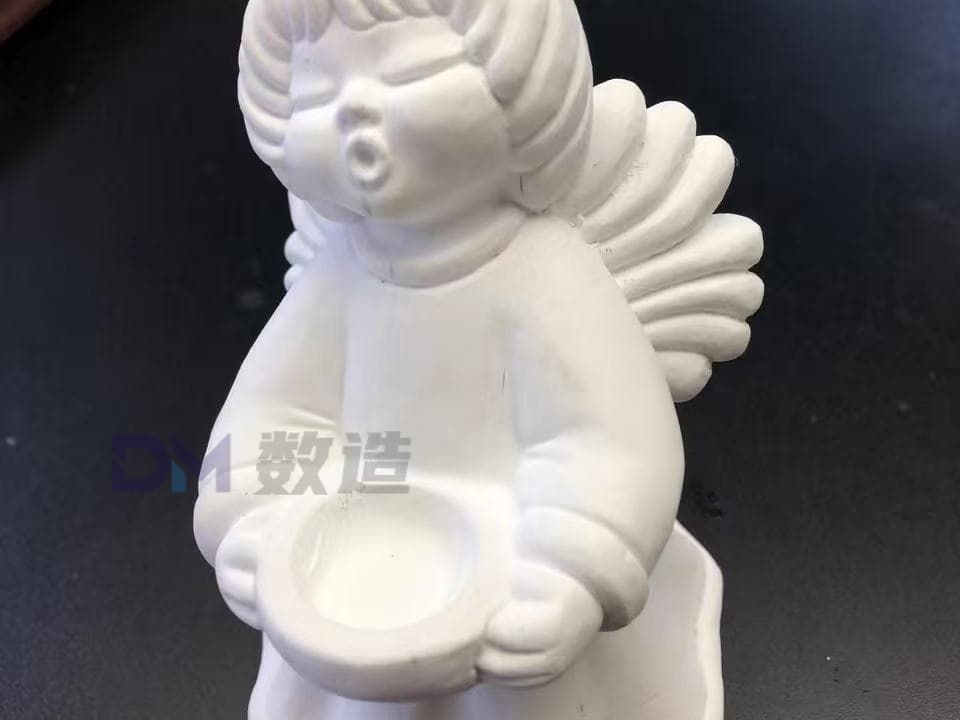

工艺礼品(个性化定制)

机器人行业

案例展示

适用材料

氧化铝陶瓷

高纯度氧化铝陶瓷,高硬度、耐磨、绝缘性好,适用于电子基板和耐磨件。

了解详情 →

氧化锆陶瓷

高强度氧化锆陶瓷,生物相容性好,适用于医疗和精密模具。

了解详情 →

碳化硅陶瓷

耐腐蚀、耐磨损、耐高温(1650℃+)、化学惰性强

了解详情 →

数造科技的陶瓷 3D 打印是面向生产应用的陶瓷增材制造,采用自研的固含85%陶瓷微粉与光敏树脂配成浆料,光固化成型得到生坯,再脱脂、经 1300-1600℃ 以上高温烧结致密化,才成为可用零件。最大特点是不限复杂结构的约束,它绕开了传统陶瓷必须开模及CNC加工限制,让复杂内腔、镂空、点阵与随形流道一次成型。数造三维依托母公司数造科技自研的 3DCR系列 陶瓷光固化3D打印设备,提供氧化铝、氧化锆等工业级陶瓷的小批量制造。目前已为国内外众多如航空航天、军工、半导体、机器人、汽车、高校科研、医疗、化工能源及文创工艺礼品行业提供了产品和服务。

3D打印陶瓷材料性能对比

下表汇总了五种常见3D打印陶瓷材料的关键性能参数。3D打印表面粗糙度以光固化(DLP/SLA)陶瓷浆料工艺烧结后、未经后处理抛光的典型值为参考。

性能对比表

性能参数 SiO₂ 二氧化硅 Al₂O₃ 氧化铝 ZrO₂ 氧化锆(PSZ) Y-TZP 增韧氧化锆 SiC 碳化硅
密度 (g/cm³) 2.2 3.85–3.95 5.6–5.9 6.0–6.1 3.1–3.2
介电常数 (1 MHz) 3.8–4.0 9.0–10.0 22–25 25–30 9.7–10.3
介电损耗 tan δ (×10⁻⁴) 1–3 10–30 50–200 100–300 50–500
弯曲强度 (MPa) 50–110 300–550 400–700 900–1200 400–600
断裂韧性 (MPa·m½) ~0.7 3.5–4.5 4–6 6–10 3–5
硬度 (HV) ~800 1500–2000 1100–1300 1200–1350 2500–2800
导热系数 (W/m·K) 1.4 25–35 2–3 2–3 80–120
热膨胀系数 (×10⁻⁶/K) 0.5 7–8 10–11 10–11 4–5
最高使用温度 (°C) ~1100 ~1600 ~1500 ~1200 ~1600+
3D打印表面粗糙度 Ra (μm) 3–10 1–4 1–3 0.5–2 8–20
3D打印工艺成熟度 ★★★ ★★★★ ★★★★ ★★★★★ ★★

各材料详细说明

1. 二氧化硅陶瓷(SiO₂)

二氧化硅陶瓷以SiO₂为主要成分,自然界中以石英、方石英、鳞石英等多种晶型存在,非晶态的则是熔融石英(Fused Silica)。其核心特点包括:热膨胀系数极低(约0.5×10⁻⁶/K),抗热震性能在所有氧化物陶瓷中几乎最优;介电性能优异,是高频绝缘和雷达天线罩的经典选材;化学稳定性好,耐酸(但不耐氢氟酸和强碱)。

典型应用:光学窗口、半导体工艺用石英器件、隔热瓦、精密铸造型壳。

2. 氧化铝陶瓷(Al₂O₃)

氧化铝陶瓷是"性价比最高"的结构陶瓷,硬度高(HV 1500–2000),耐磨性优异,使用温度可达1600°C。在结构陶瓷中成本最为经济,应用范围最广。

典型应用:耐磨件、电子基板、切削刀具、生物陶瓷。

3. 氧化锆陶瓷(ZrO₂,部分稳定 PSZ)

未经增韧的纯氧化锆在冷却过程中发生四方→单斜相变,伴随约4%体积膨胀,烧结体极易自裂。工程中通常添加稳定剂(Y₂O₃、CeO₂、MgO等)制成部分稳定氧化锆。其离子导电性使其可做氧传感器和固体氧化物燃料电池电解质。

典型应用:氧传感器、燃料电池电解质、耐磨部件。

4. 增韧氧化锆(Y-TZP)

Y-TZP(钇稳定四方氧化锆多晶)是目前"最接近金属"的陶瓷,断裂韧性达6–10 MPa·m½,弯曲强度可达900–1200 MPa。其增韧机制为相变增韧:裂纹尖端的四方→单斜相变产生体积膨胀,压缩裂纹使其难以扩展。3D打印表面质量最好,DLP工艺烧结后Ra可低至0.5 μm。

典型应用:牙科修复体、刀具、关节假体、手机背板。

5. 碳化硅陶瓷(SiC)

碳化硅是所有常用陶瓷中最硬(HV 2500–2800)、导热最好(80–120 W/m·K)的材料。属于共价键陶瓷,烧结困难(需>2000°C),成本较高。目前3D打印主要依赖粘结剂喷射(Binder Jetting)或反应烧结路线,工艺成熟度最低。

典型应用:防弹装甲、机械密封、反射镜基体、半导体炉具。

补充说明

  • 关于介电常数:SiO₂的介电常数在五种材料中最低(3.8–4.0),适合高频透波应用。氧化锆系列的介电常数最高(25–30),不适合射频透波,但可用于高介电电容器或传感器。
  • 关于3D打印表面粗糙度:上述数值均为烧结态、未抛光的参考范围。经过机械研磨或抛光后,所有材料的Ra都可以大幅降低(例如Y-TZP抛光后可达Ra < 0.05 μm)。
  • 关于密度:SiO₂密度最低(2.2 g/cm³),仅为氧化锆的三分之一左右,在需要轻量化的航天隔热结构中具有优势。碳化硅密度也较低(3.1–3.2 g/cm³),兼顾轻量和高刚度,比刚度(E/ρ)在工程陶瓷中名列前茅。
